Что такое закалка детали - закалка относится к базовым операциям термической обработки, цель одна, получить требуемую твердость и износостойкость при сохранении работоспособности детали в заданных условиях. Для этого важно не только выбрать подход к нагреву, но и удержать параметры процесса в допустимых пределах, иначе возрастает риск дефектов и нестабильного результата.
В термообработке используют несколько способов нагрева: индукционная закалка деталей токами высокой частоты (ТВЧ), различные печные процессы, пламенная закалка, лазерная и электронно-лучевая закалка. У каждого метода свой профиль задач, уровень локальности нагрева и требований к контролю. У каждого метода свой профиль применения, уровень локальности воздействия, склонность к деформациям и требования к контролю.
Ключевую роль играет управляемость режима, температура нагрева и выдержка, выбор среды охлаждения, при поверхностной закалке, глубина упрочненного слоя. Мы опишем принципы, которыми руководствуются при настройке процесса, и способы контроля, применимые на промышленной площадке, измерение температуры и твердости, фиксация параметров нагрева, документирование для партии изделий. Цифры и частные режимы без исходных данных приводить не совсем нецелесообразно, корректные решения принимаются под конкретную марку материала, геометрию и требования к эксплуатации.
Виды и методы закалки
Виды
- Объёмная: Прогревается вся деталь, структура упрочняется по всему сечению. Применяется для средних и крупных заготовок, чаще в печах.
- Поверхностная: Нагрев ограничен рабочими зонами детали, остальной объём остаётся вязким и удерживает форму. Этот тип обеспечивает высокую износостойкость при минимальных деформациях и используется в большинстве задач машиностроения.
- Зонная: Частный вариант поверхностной, когда обрабатываются только определённые участки — зубья, посадочные места, шейки валов.
Методы нагрева в процессе закалки
Нагрев перед закалкой выполняют разными способами, выбор влияет на локальность тепловложения, равномерность температуры по сечению, скорость цикла, деформации и возможности контроля. Ниже коротко по сути каждого подхода и критерии, по которым технолог выбирает метод.
Нагрев перед закалкой выполняют разными способами, выбор влияет на локальность тепловложения, равномерность температуры по сечению, скорость цикла, деформации и возможности контроля. Ниже коротко по сути каждого подхода и критерии, по которым технолог выбирает метод.

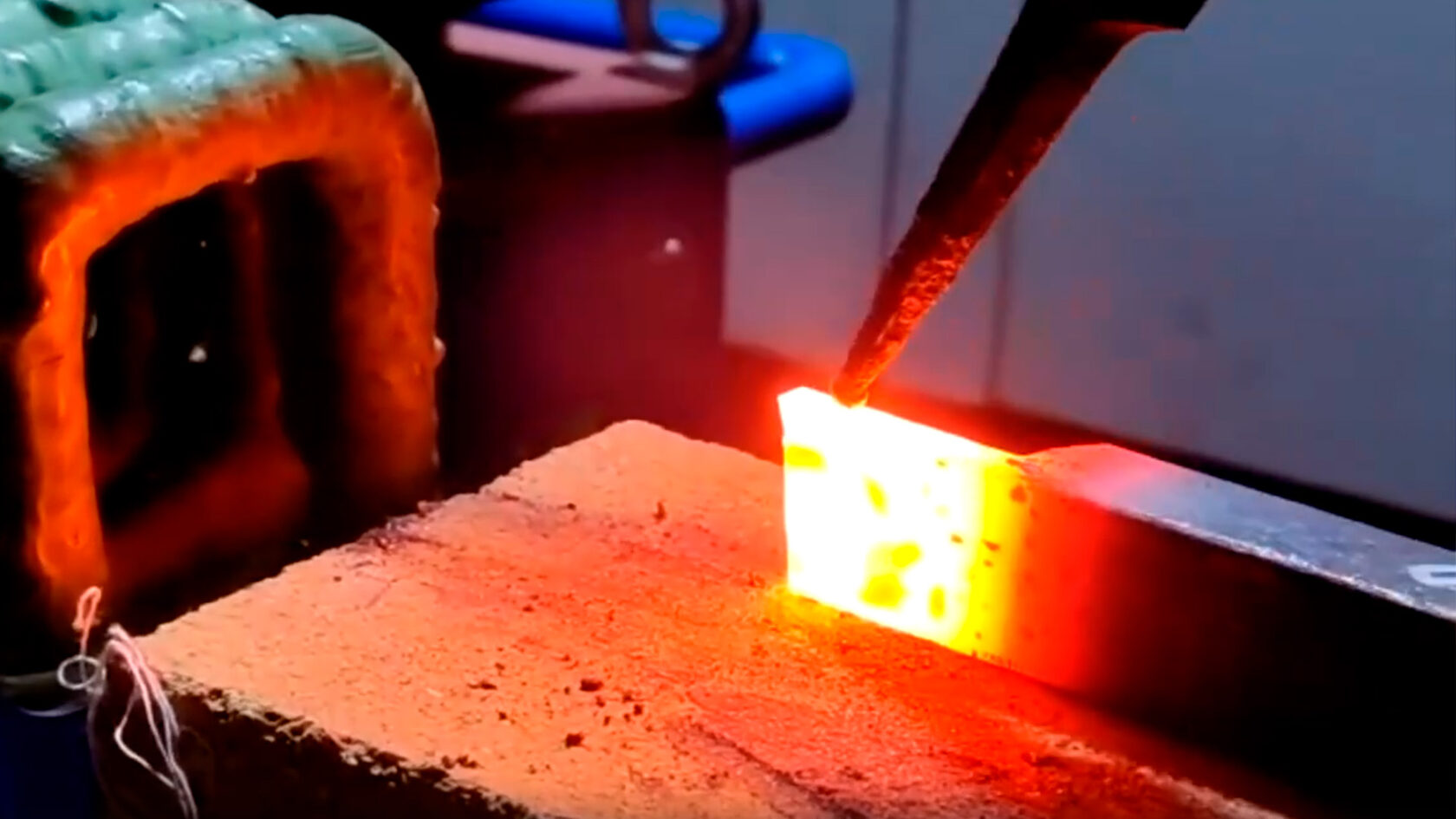

- Индукционный нагрев ТВЧ (закалочные комплексы). Тепло передаётся непосредственно в материал детали за счёт токов высокой частоты, греется строго заданная зона без контакта с нагревателем. Даёт быстрый цикл, управляемую глубину слоя и минимальные деформации, удобно для валов, зубчатых, дорожек подшипников.

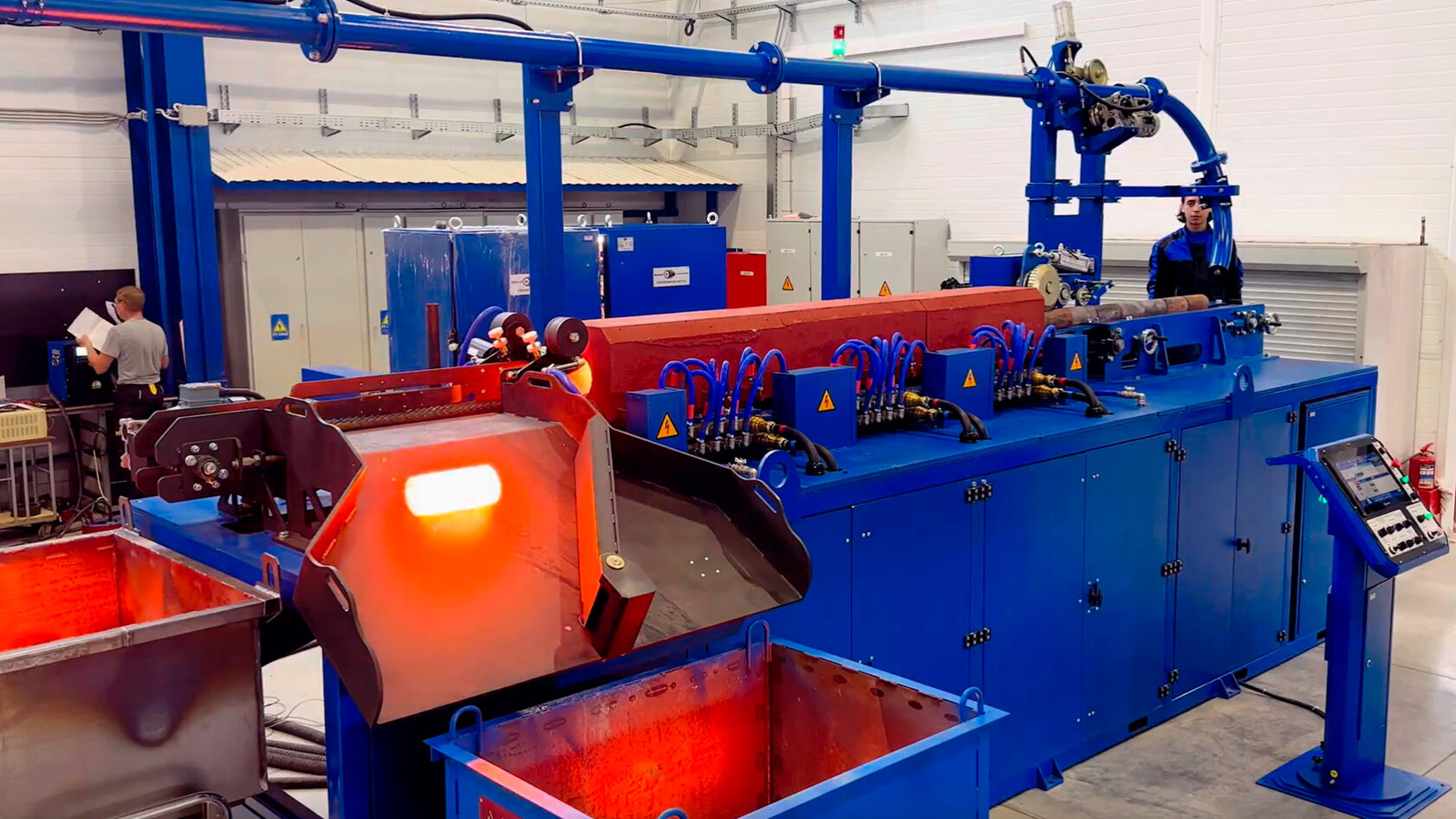

- Индукционные печи ТВЧ. Объёмный прогрев партий в защитной атмосфере или вакууме для равномерной температуры по сечению. Энергоэффективны и совместимы с автоматизированным охлаждением и контролем, чаще применяются для мелких и средних деталей.
- Печи сопротивления и конвекционные. Нагрев от атмосферы и стенок печи, универсальное решение для объёмной закалки больших партий, уступает в эффективности и скорости индукционным методам. Простой метод, но циклы более инерционные, без защитной атмосферы возможны окисление и обезуглероживание.
- Солевые ванны. Погружение в расплав солей обеспечивает очень равномерный нагрев и изотермические режимы. Подходит для мелких и средних деталей, строгие экологические и эксплуатационные требования, локальная выборочная обработка зон ограничена.
- Лазерная и электронно-лучевая закалка. Фокусированный пучок упрочняет тонкий поверхностный слой с минимальной ЗТВ и высокой точностью. Ограничения: производительность и высокая стоимость, меньшая глубина слоя по сравнению с ТВЧ на массовой номенклатуре.
- Газопламенная закалка. Нагрев пламенем с последующим охлаждением, удобна для ремонтных и выездных работ, крупногабаритных штучных изделий. Простая оснастка и мобильность, сложный температурный контроль, низкая повторяемость и повышенные риски деформаций.
Параметры режима: температура, время, среда, глубина, отпуск
Правильный режим закалки формируется четырьмя взаимосвязанными группами параметров. Меняя один, вы неизбежно влияете на остальные. Ниже - логика выбора и контрольные точки, которые действительно важны технологу.
Температура закалки
Задача: перевести структуру стали в аустенит, подготовить металл к нужным превращениям при охлаждении. Температура нагрева выбирается по марке стали и требуемым свойствам, с учётом сечения и исходного состояния материала. Ниже собраны проверенные ориентиры для распространённых марок, которые часто встречаются в машиностроении.
Примечание: это типовые значения из справочных источников. Фактический выбор точки нагрева уточняют под геометрию детали, допуски по деформациям и последующий отпуск.
Практические замечания по выбору точки нагрева
- Для углеродистых конструкционных (45) повышение температуры выше ориентиров может грубить зерно и ухудшать итоговую твёрдость, поэтому «выше не значит лучше».
- Для 40Х и других Cr-легированных маселемких сталей режим «860 °C, масло» встречается как базовый ориентир, но для крупных сечений и требовательных деталей корректируют по факту прогрева сечения и контролю деформаций.
- Для инструментальных У8, 9ХС диапазон чувствителен к перегреву. Лучше держаться в подтверждённых точках и сразу планировать отпуск под требуемое сочетание твёрдости и вязкости.
- Для 20Х13/420 критична чистота поверхности и выбор отпуска, чтобы не попасть в «опасный» интервал 425–600 °C, который ухудшает коррозионную стойкость.
Температура нагрева при поверхностной закалке токами высокой частоты.
Задача: нагреть поверхностный слой до аустенитного состояния с минимальным перегревом и без грубого роста зерна, затем обеспечить нужную кинетику охлаждения. Для ТВЧ характерен быстрый нагрев, поэтому целевая температура берётся короче по времени и точнее по величине, чем в печных объёмных режимах.
Рабочий принцип выбора точки
- Доэвтектоидные стали (например, 20Х, 40Х, 45): ориентируются на Ac3 + 20–40 °C в зоне поверхности.
- Заэвтектоидные и инструментальные углеродистые (У8, У10 и т. п.): держатся ближе к Ac1 + 20–40 °C, чтобы не растворять весь вторичный цементит и не грубить зерно.
- Мартенситные нержавеющие (20Х13, AISI 420): температурный уровень выше из-за легирования, точность особенно критична для сохранения коррозионной стойкости после отпуска.
Нагрев токами высокой частоты идёт из поверхности вглубь, значит перегрев видимой поверхности недопустим. Ставим цель попасть в аустенит на требуемую глубину слоя, а не нагреть до максимума.
Типовые ориентиры по маркам для поверхностной ТВЧ-закалки.
Это ориентиры, не финальные рецепты. Реальная уставка уточняется по шлифам, твердости по глубине и геометрии детали, плюс коррекция под частоту, индуктор и скорость.
Практические замечания
- Чем глубже требуемый слой закалки стали, тем осторожнее с уставкой: добавляйте глубину не только температурой, но и временем воздействия и скоростью сканирования, иначе вырастет риск перегрева кромок и коробления.
- Выбор частоты влияет на целевую температуру: при более высоких частотах слой тоньше, перегрев наступает быстрее, уставка чаще берётся ближе к нижней границе диапазона.
- Критичны кромки и острые переходы: локально снижают теплопроводность и «ловят» перегрев, закладывайте экраны или корректируйте траекторию и скорость.
- Контроль температуры: для ТВЧ предпочтительны двухцветные пирометры либо калиброванные режимы по электрическим параметрам с валидацией на шлифах, обычная термопара по месту редко применима.
- Валидация уставки всегда по результату слоя: шлиф, микротвердость по глубине, повторяемость на серии. Если слой завышен или есть признаки пережога, корректируйте мощность, скорость, зазор, время прежде чем поднимать уставку температуры.
Время нагрева и выдержка
Задача: довести нужный объём металла до аустенита и удержать его настолько, насколько требуется для формирования заданной структуры, не допуская перегрева и роста зерна. На ТВЧ это делается кратко по времени за счёт высокой плотности тепловложения, в отличие от печных режимов, где требовалась длительная выдержка всего сечения.
Почему ТВЧ выигрывает по времени
- Нагрев идёт в металле, без промежуточного теплоносителя, поэтому требуемая температура достигается быстро, цикл короче, повторяемость выше.
- Многозонные программы и ЧПУ позволяют греть только рабочие участки и переключать режимы по траектории и времени, без «лишней» выдержки. На комплексе можно задать до 15 зон закалки с индивидуальными временными окнами и скоростями перемещения, все операции пишутся в протокол, доступен дистанционный мониторинг и SCADA.
Как формируется время на ТВЧ
Время состоит из трёх компонентов, которые задаются программно:
- Подвод к температуре аустенита, определяется мощностью, частотой, зазором, скоростью сканирования.
- Локальная выдержка на температуре для выравнивания слоя, минимальна по сравнению с печью, так как нагрев локальный и быстрый.
- Переход в охлаждение с контролируемой задержкой, особенно важен при спрей-закалке.
Среда и скорость охлаждения
Задача: задать кинетику превращений при охлаждении так, чтобы получить требуемую твёрдость и форму слоя без трещин и коробления. Среду выбирают по марке стали, геометрии и типу процесса, объёмная, зонная, поверхностная. На ТВЧ чаще применяют спрей-охлаждение водой или полимером, синхронизируя подачу с программой нагрева и движением индуктора.
Практические ориентиры выбора
- Сложная геометрия и переходы сечений лучше идут на полимерной спрей-закалке. Полимер снижает градиенты охлаждения и вероятность трещин по граням и у корня зуба.
- Простые цилиндрические зоны с малой глубиной могут идти на воде, при этом важен контроль задержки и расхода, чтобы не «смыть» температуру слишком рано.
- Длинномерные валы и дорожки чаще закаливают в режиме scan, спрей ведут «вдогон» индуктору. Скорость сканирования и расход охлаждения задают программно, позиционирование по осям контролируется ЧПУ.
- Объёмная закалка после печного нагрева требует масла либо газа под давлением для заданной прокаливаемости по сечению. Это не конкурент поверхностной ТВЧ, а другой класс задач, где важна равномерность по всему объёму.
- Воздух или газ как единственная среда встречаются в специальных случаяx, например рельс, где целится мягкий градиент и контролируемая твёрдость при минимуме влаги на участке.
Отпуск детали
Задача: снять внутренние напряжения, стабилизировать структуру после закалки, задать требуемый баланс твёрдости и вязкости. Закалка и отпуск детали идут связкой, без отпуска повышается риск трещин и нестабильности размеров, особенно на углеродистых и легированных сталях.
Параметры и контроль
- Температура отпуска подбирается под требуемые свойства узла: чем выше температура, тем ниже твёрдость и выше вязкость. Для отдельных марок действуют ограничения по диапазонам, чтобы не ухудшать эксплуатационные свойства детали.
- Время отпуска зависит от толщины сечения и способа нагрева: при индукционном отпуске время короче, при печном — дольше, с выдержкой до выравнивания температуры.
- Атмосфера/поверхность: для критичных к поверхности изделий используют контролируемую атмосферу или вакуум, чтобы исключить окисление и обезуглероживание.
Типы отпуска по температуре и назначению
- Низкотемпературный отпуск примерно 150-250 °C. Снятие напряжений после поверхностной ТВЧ, сохранение высокой твёрдости. Типично для зубчатых колёс, дорожек подшипников, валов, инструмента с тонким упрочнённым слоем.
- Среднетемпературный отпуск примерно 250-450 °C. Баланс твёрдость-вязкость для конструкционных и легированных сталей. Используется, когда требуется повысить ударную вязкость при умеренном снижении твёрдости.
- Высокотемпературный отпуск примерно 450-650 °C. Для объёмно закалённых деталей и многих легированных сталей, когда приоритет вязкость и размерная стабильность. Для отдельных инструментальных сталей возможны области вторичного упрочнения с подъёмом твёрдости после высокого отпуска, режимы выбирают по марке и задаче.
Диапазоны приведены ориентировочно. Конкретные уставки и выдержки назначают по марке стали, сечению и требуемым свойствам узла, подтверждают замерами твёрдости и, при необходимости, шлифами.
Глубина закалённого слоя при поверхностной закалке стали
Задача: получить требуемую толщину упрочнённой зоны при сохранении вязкого сердечника и формы детали. В ТВЧ глубина слоя настраивается не «одной ручкой», она складывается из частоты, мощности, скорости, зазора, времени на температуре и своевременного охлаждения.
Что реально управляет глубиной слоя
- Частота тока индуктора. Чем выше частота, тем тоньше активно нагреваемый слой, чем ниже — тем глубже прогрев. Диапазоны частот, с которыми работают закалочные комплексы и универсальные источники (единицы — десятки кГц), обеспечивают получение «различного по глубине закалённого слоя» на валах, шестернях, дорожках подшипников и т. д.
- Плотность мощности и время воздействия. Недостаток мощности «снимает» верх, избыток и лишние секунды приводят к перегреву кромок и росту слоя без контроля. На ЧПУ-комплексах это решается программой: мощность/время/скорость заданы по зонам.
- Скорость сканирования и зазор. При режиме scan глубину «рисуют» скоростью пробежки и стабильным зазором; точность позиционирования по осям и вращению удерживается сервосистемой.
- Конструкция индуктора и спрейера. Формирует распределение поля и тепла, а также синхронизацию охлаждения «вдогон» индуктору, чтобы зафиксировать требуемую глубину и профиль твёрдости. Количество индукторов и спрейеров подбирают под номенклатуру детали.
- Своевременное охлаждение. Задержка включения и расход спрея влияют на профили по глубине и на риск трещин, параметры охлаждения входят в программу и протокол цикла.
Почему ТВЧ даёт устойчивую «целевую» глубину

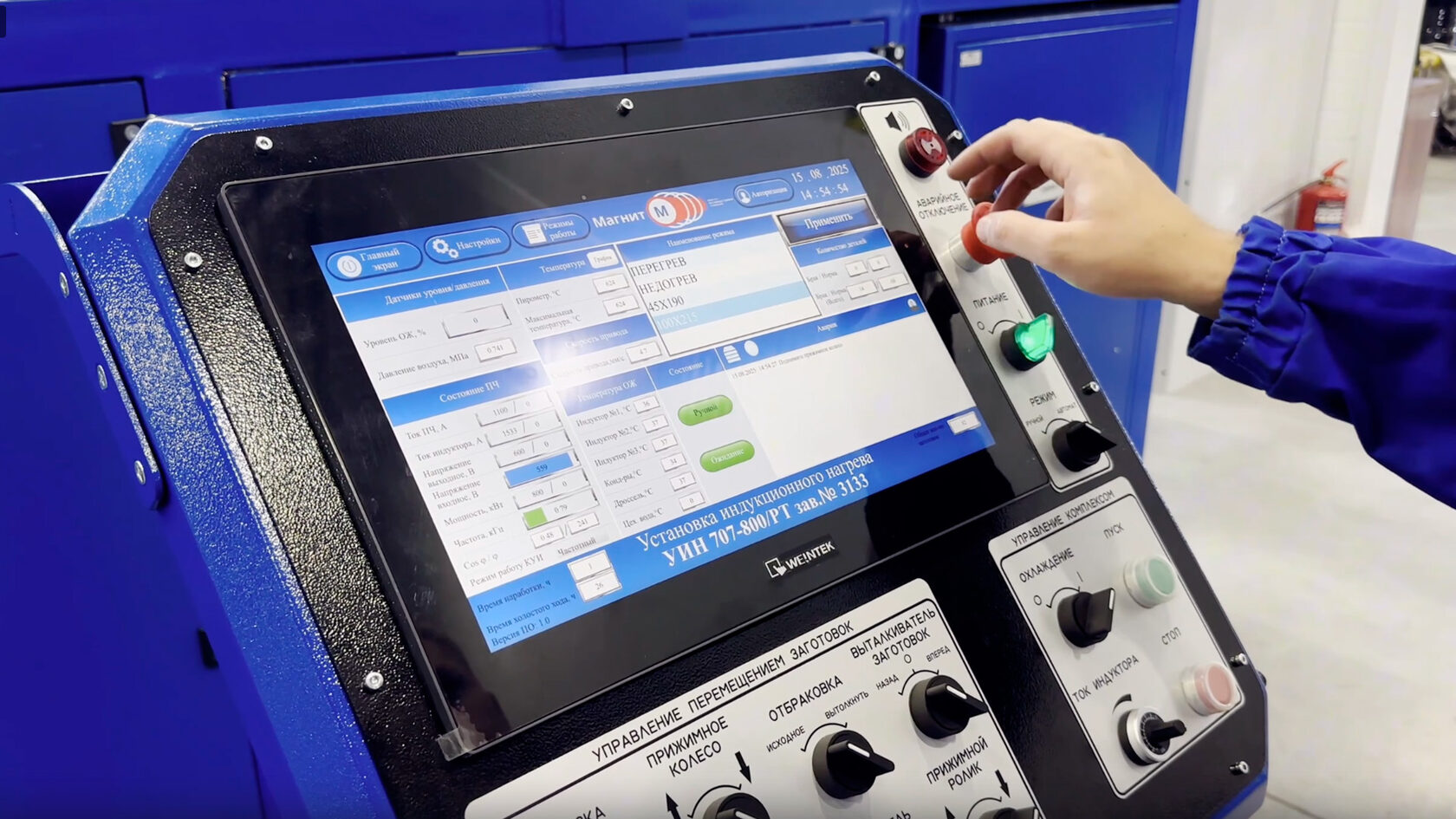

- Закалочные комплексы работают с памятью программ и ЧПУ, оператор может задать до 15 зон с разными наборами параметров, что позволяет держать глубину по участкам сложной геометрии и на переходах сечений. Все операции протоколируются, возможен мониторинг в SCADA.

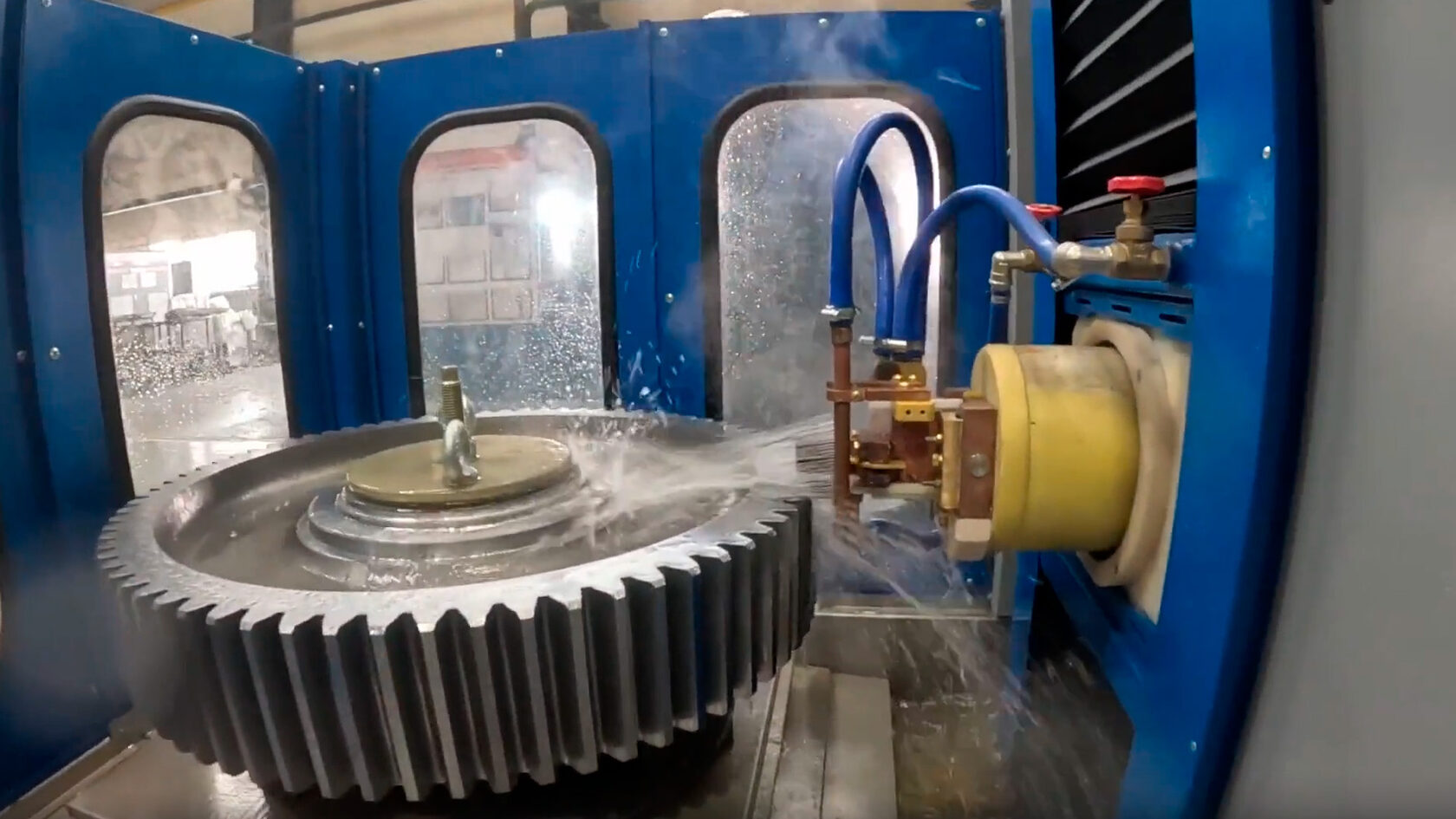

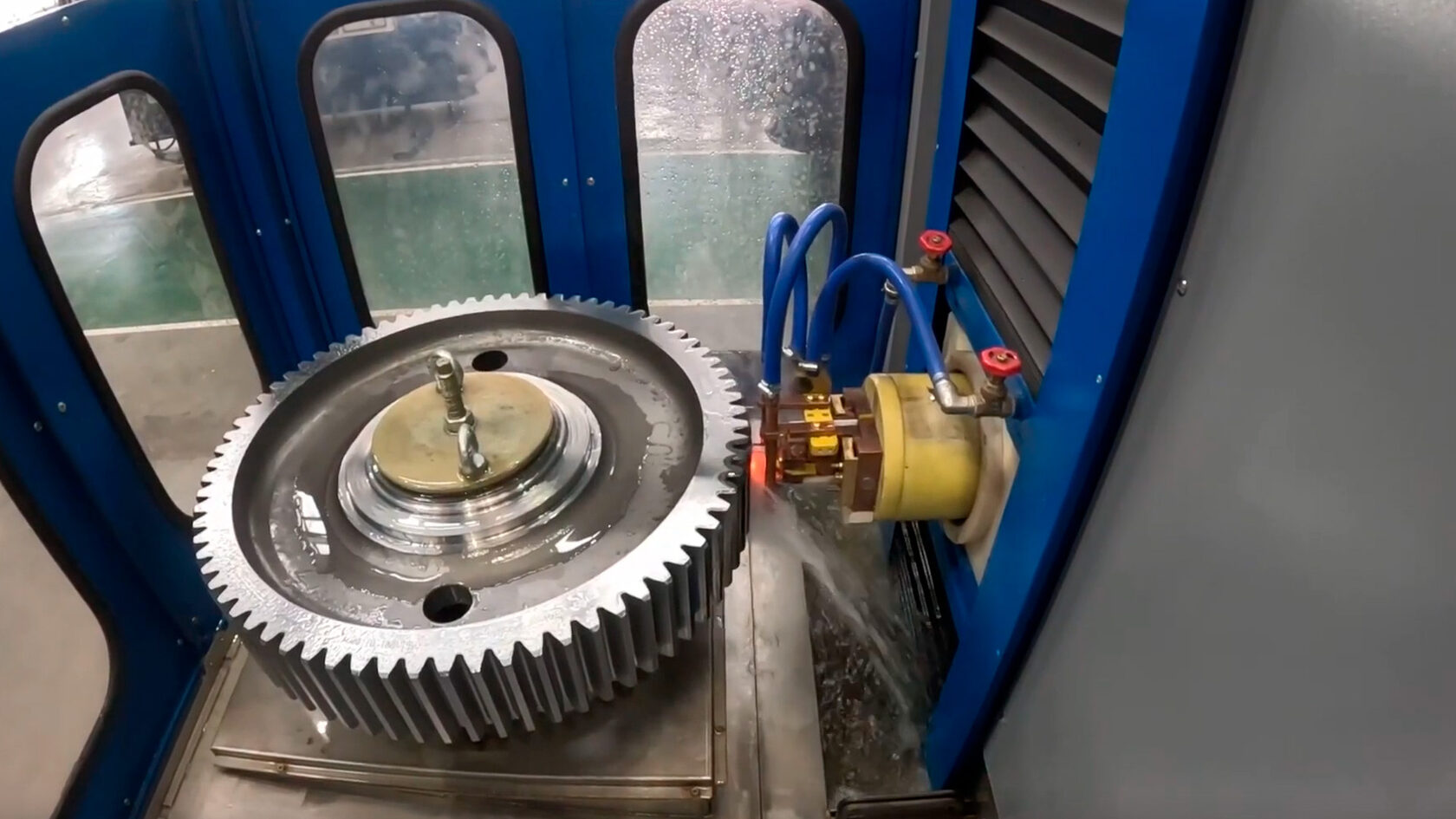

- Вертикальные/горизонтальные и зубовые комплексы рассчитаны на детали от валов до шестерён и венцов, где глубина слоя критична для ресурса: «возможность получить различный по глубине закалённый слой» — штатная функция оборудования.
Выбрать закалочный комплекс
Контроль и повторяемость
- Протокол цикла: система записывает температурные и электрические параметры, скорость движения, события защит. Это облегчает анализ глубины и стабилизацию процесса на серии.
- Стабильность охлаждения: станции закрытого контура поддерживают температуру и чистоту теплоносителя, что напрямую влияет на воспроизводимость профиля твёрдости по глубине.
Типичные ошибки и как их избежать
Ниже реальные сбои, с которыми сталкиваются на закалке, и способы их предотвратить с опорой на управляемость процесса.
Перегрев поверхности и «подплав» кромок
Почему случается: уставка завышена, время на температуре избыточно, скорость сканирования мала, зазор плавает.
Что делать:
- опираться на пирометрический контроль и электрические параметры, держать уставку в пределах, валидация по шлифам, не «догонять» слой только временем, корректировать мощность и скорость, а не температуру, фиксировать параметры в программе, чтобы исключить «ручные» поправки. На комплексах значения и события пишутся в протокол, видны на HMI и могут уходить в SCADA.
- стабилизировать кинематику: ЧПУ с энкодерами, точность позиционирования по осям, предсказуемая скорость вращения детали.
Недостаточная или «гуляющая» глубина слоя
Почему случается: частота не соответствует целевому слою, скорость сканирования и зазор нестабильны, охлаждение включается слишком рано или поздно.
Что делать:
- подбирать частоту и индуктор под требуемую глубину, распределять тепловложение скоростью и мощностью;
- синхронизировать спрей «вдогон» индуктору, жёстко задавать задержку включения и расход в рецепте, протоколировать каждый цикл. Комплексы позволяют настраивать до 15 зон с отдельными наборами параметров, что удерживает слой на переходах и у корня зуба.
Трещины на переходах сечений, у корня зуба
Почему случается: чрезмерная интенсивность охлаждения, острые градиенты температуры.
Что делать:
- переходить с воды на полимер в спрей-системе, снижать интенсивность и выравнивать градиент, держать стабильную температуру и давление охлаждающей жидкости;
- контролировать параметры охлаждения станцией закрытого контура, чтобы агент был чистым и с заданной температурой, без провалов по расходу.
Коробление после цикла
Почему случается: лишнее тепловложение в тело детали, неучтённые концентраторы, неравномерное охлаждение.
Что делать:
- локализовать нагрев, разбить на зоны с разными скоростями и мощностями, использовать шаблоны траекторий и ограничители тепловложения;
- проверять равномерность подачи охлаждения по форсункам и спрей-кольцам, вносить коррекцию по зонам. Возможность индивидуально настроить индукторы и спрейеры под геометрию.
Обезуглероживание и окалина на печах для закалки
Почему случается: длительная выдержка в верхней части диапазона, открытая атмосфера.
Что делать:
- уводить объёмные этапы в контролируемую атмосферу или вакуум, где это критично к поверхности;
- для поверхностной ТВЧ - избегать избыточного времени на уставке, подтверждать по шлифам.
«Человеческий фактор»: разброс между сменами
Почему случается: ручные корректировки, нет фиксации параметров, нет единого рецепта.
Что делать: использовать микропроцессорное управление с памятью программ, протоколированием на носитель и возможностью дистанционного мониторинга в SCADA; на панели отображаются ошибки и подсказки по устранению, что снижает вариативность между операторами.
Простой и плавающее качество
Почему случается: отсутствие быстродействующих защит, перегрев электроники и индуктора, нестабильное охлаждение.
Что делать:
- включать контур быстродействующих электронных защит: по контакту индуктора с деталью, по току, по фазам, по охлаждению, по входному напряжению, по перегреву, время срабатывания до десятков микросекунд;
- применять станции охлаждения закрытого контура, поддерживать температуру и чистоту теплоносителя для стабильности процесса и ресурса оборудования.
Неправильный выбор оснастки
Почему случается: типовой индуктор и спрейер «не повторяют» профиль зоны.
Что делать: проектировать индуктор под задачу: форма, концентраторы, встроенный спрейер, бесконтактные датчики, это влияет на распределение поля, тепла и стабильность результата. Подбор индукторов и спрейеров под номенклатуру детали — базовая практика.
Контроль результата, методы и критерии
Задача: зафиксировать, что именно принимаем после закалки и как это проверяем на уровне цеха и ОТК. Ниже практичный набор контролей: что меряем, чем меряем, как документируем и к чему привязываем результаты.
Твердость (HRC/HV) по зоне упрочнения
Что проверяем: целевое значение и разброс по серии.
Чем: переносные твердомеры по площадкам контроля, стационар - выборочно.
Как фиксируем: измерения вносятся в протокол партии с привязкой к программе/рецепту цикла, которую позволяет сохранять система управления: режим, время, мощность, события защит. Протокол можно снимать с панели и хранить в системе мониторинга/SCADA.
Профиль твердости по глубине слоя
Что проверяем: соответствие заданной глубине упрочненного слоя и форма профиля.
Чем: шлиф образца, замеры микротвердости по глубине в нескольких точках.
Как фиксируем: «карточка слоя» с привязкой к номеру детали и к версии программы, где зона, задержка спрея и скорость заданы раздельно для каждой из до 15 зон закалки. Это важно при сложной геометрии и переходах сечений.
Макрошлиф/микрошлиф
Что проверяем: равномерность структуры, отсутствие пережога/перекала, реальную глубину упрочнения и зону термовлияния.
Как фиксируем: фото шлифа с масштабом, отметками глубины и ссылкой на протокол цикла (ID программы, дата/время, оператор). Протокол автоматически сохраняется контроллером и доступен для выгрузки.
Контроль размеров и формы
Что проверяем: овальность, биение, изменение размеров после цикла.
Когда критично: валы, зубчатые венцы, посадочные места.
Как минимизируем риск: многозонные рецепты и стабильное охлаждение — станция закрытого контура держит температуру/давление теплоносителя, что напрямую влияет на повторяемость деформаций и твердости. Итоги измерений фиксируются вместе с параметрами контура.
Протоколы цикла и трассировка партии
Что фиксируем автоматически: температура по пирометру, мощность/частота/ток, задержка и расход охлаждения, события защит, позиционирование по осям, время зон. Все операции пишутся на носитель, доступны на HMI и для удаленного мониторинга в SCADA.
Зачем это важно: для аудита качества, сравнения смен, расследования дефектов и подтверждения стабильности процесса перед заказчиком/службой качества.
Требования к приемке (рекомендуемый чек-лист)
- Документы: протокол цикла + карта измерений твердости/слоя + результаты по размерам/форме.
- Параметры процесса: ID рецепта, версия программы, список зон (до 15) с уставками нагрева и охлаждения, события защит, дата/время, оператор.
- Охлаждение: температура/давление/расход в контуре, запись по станции охлаждения закрытого типа.
- Оснастка: номер индуктора/спрейера и его конфигурация для повторяемости партии.
Технико-организационные меры для стабильности
- Многозонные рецепты: разбивка детали на зоны с индивидуальными параметрами устраняет «гуляние» слоя на переходах.
- Быстродействующие защиты: останов по контакту индуктора, по току, охлаждению, температуре, перенапряжению — время срабатывания до микросекунд, что предотвращает порчу партии.
- Станция охлаждения закрытого контура: чистота и стабильная температура теплоносителя = одинаковая твердость и меньше аварий.
Список ГОСТ и ISO по обработке метала в сфере закалке сталей
Материалы и марки сталей - где смотреть базовые требования и режимы
- ГОСТ 4543-2016 конструкционные легированные стали, поставка и свойства. Полезен для выбора марок под закалку и требований к прокату.
- ГОСТ 1050 углеродистые качественные конструкционные стали. База для серийных марок типа Сталь 45.
- ГОСТ 5950 межгосударственный стандарт «Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия».
- ГОСТ 5632-2014 нержавеющие - жаростойкие - жаропрочные стали и сплавы, включая 20Х13/AISI 420. Важен для корректного отпуска и требований к поверхности.
- ГОСТ 19265-73 быстрорежущие стали - для понимания ограничений по высоколегированным инструментам и последующей термообработке.
