Кузнечный нагревательный комплекс
УИН 707-1350/РТ

Запросить стоимость

Скачать PDF спецификацию Получить стоимость в WhatsApp Рассчитать стоимость модернизаций под ваше ТЗ

Описание

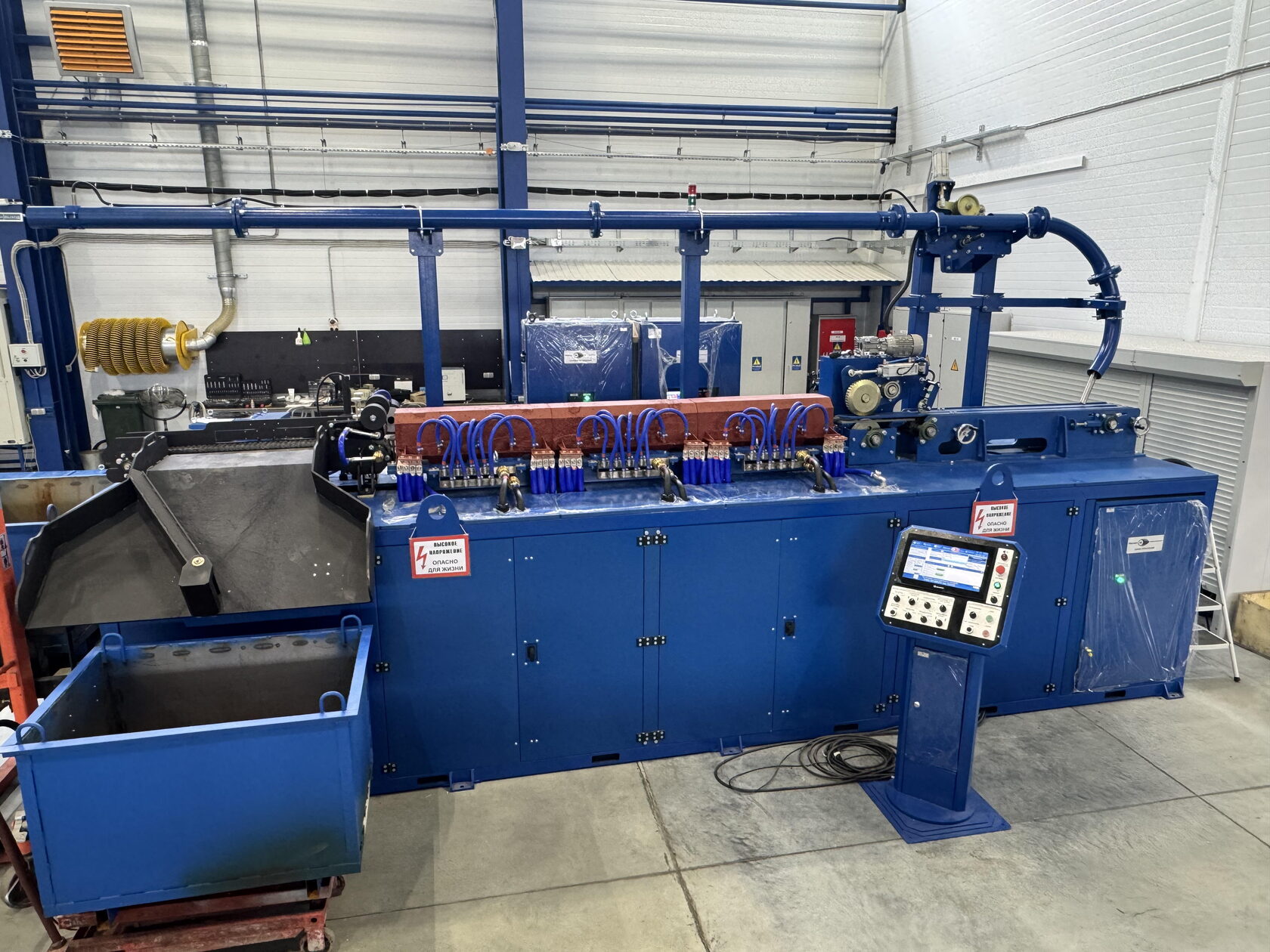

Кузнечный нагреватель УИН 707−1350/РТ предназначен для равномерного индукционного нагрева заготовок перед горячей штамповкой.

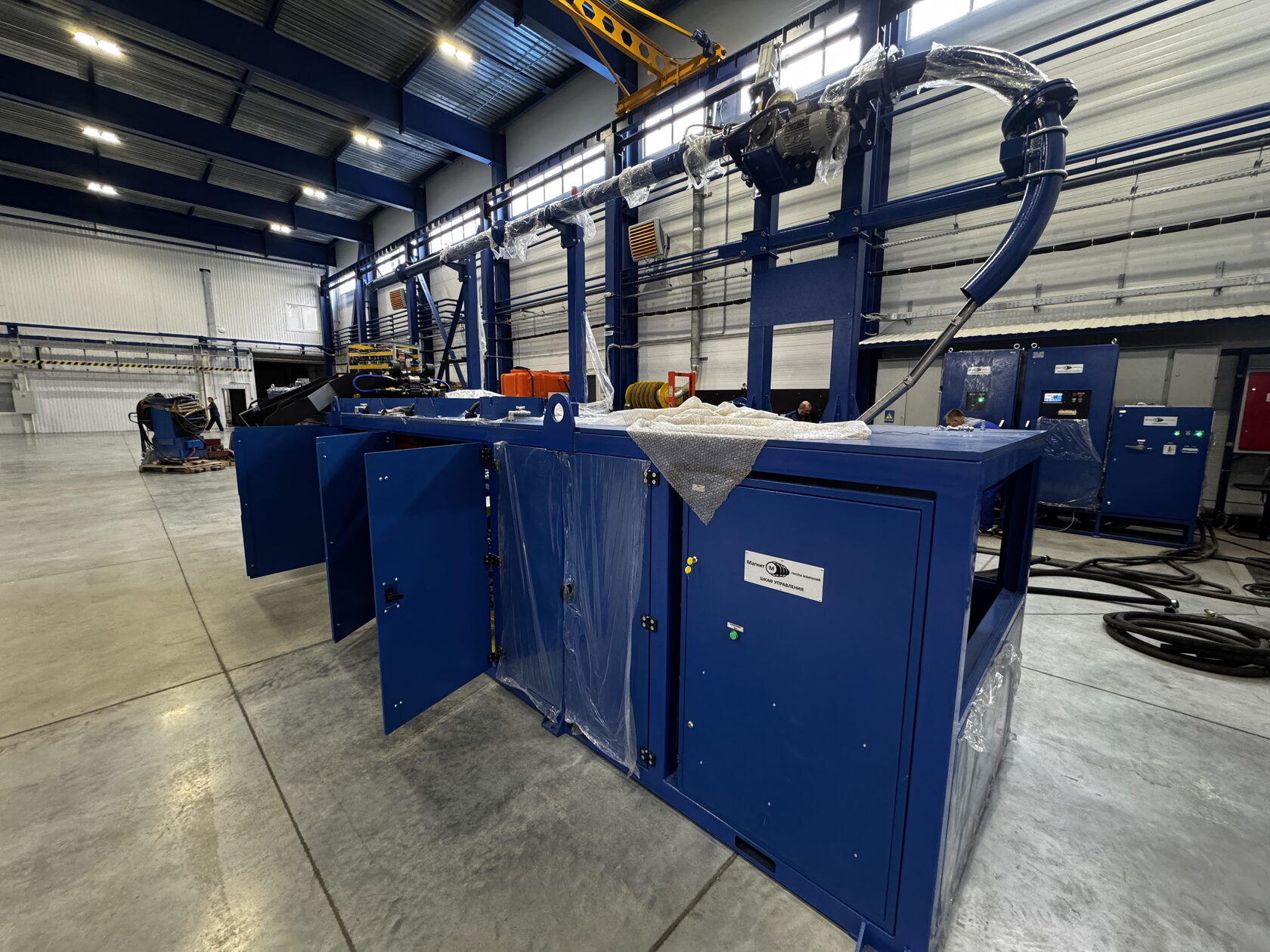

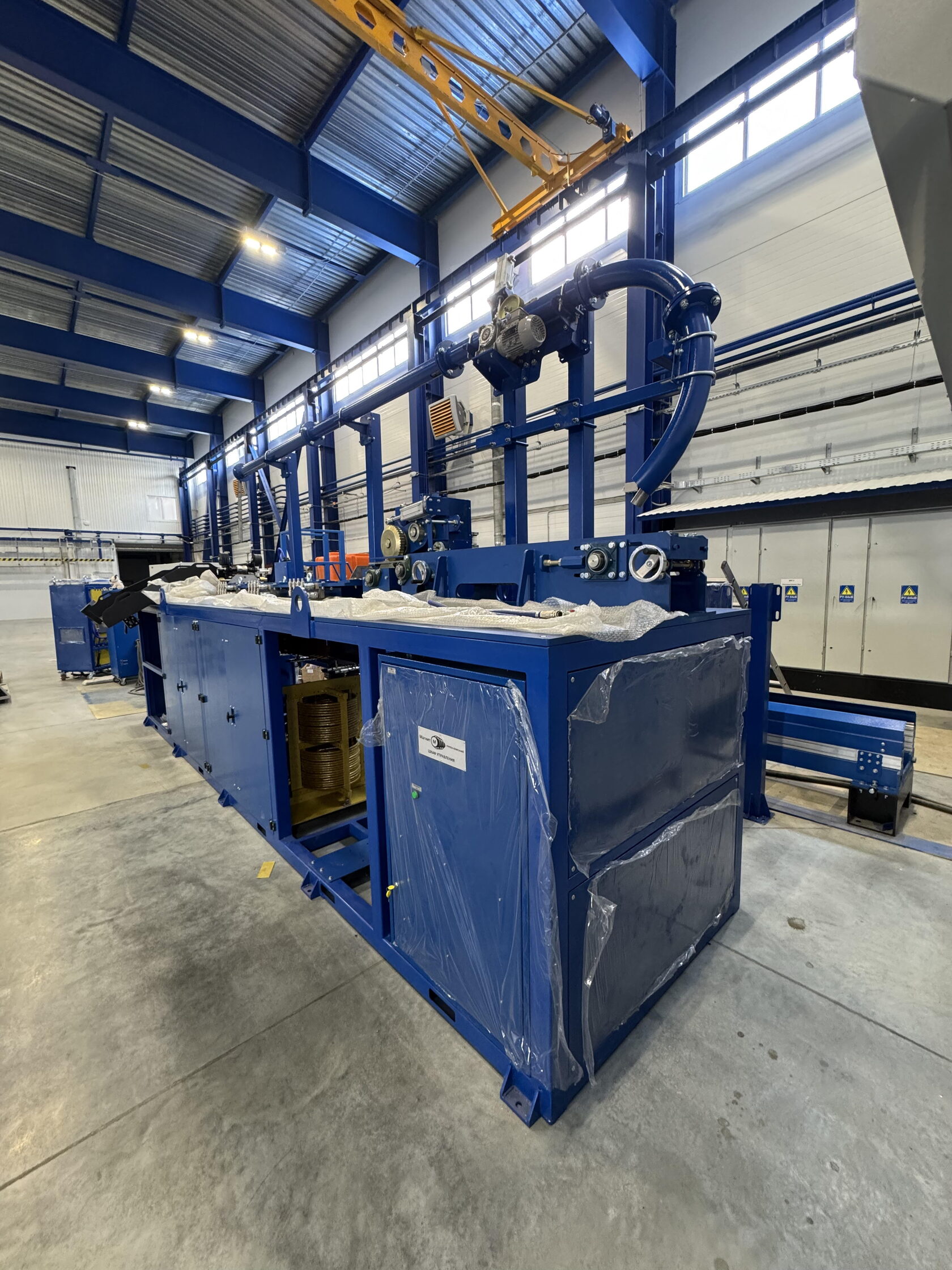

Выполнена в моноблочном исполнении с полной интеграцией всех ключевых узлов, включая систему охлаждения.
Оборудование поставляется в готовом к пуску виде — требуется лишь подключение электричества и оборотной технической воды.

Основные характеристики:

Мощность нагрева: 1350 кВт
Частота тока: 500…1000 Гц
Контроллер управления: Siemens (S7−1200)
Температура нагрева: от 850 °C до 1300 °C
Скорость нагрева: от 10 до 100 секунд на заготовку
Диаметр заготовок: от 15 мм до 220 мм — круглых, квадратных и прямоугольных
Полностью автоматическая загрузка и выгрузка — исключены ошибки оператора
Контроль качества: инфракрасный пирометр и мониторинг мощности — автоматическая отбраковка недогретых или перегретых заготовок.

Преимущества установки:

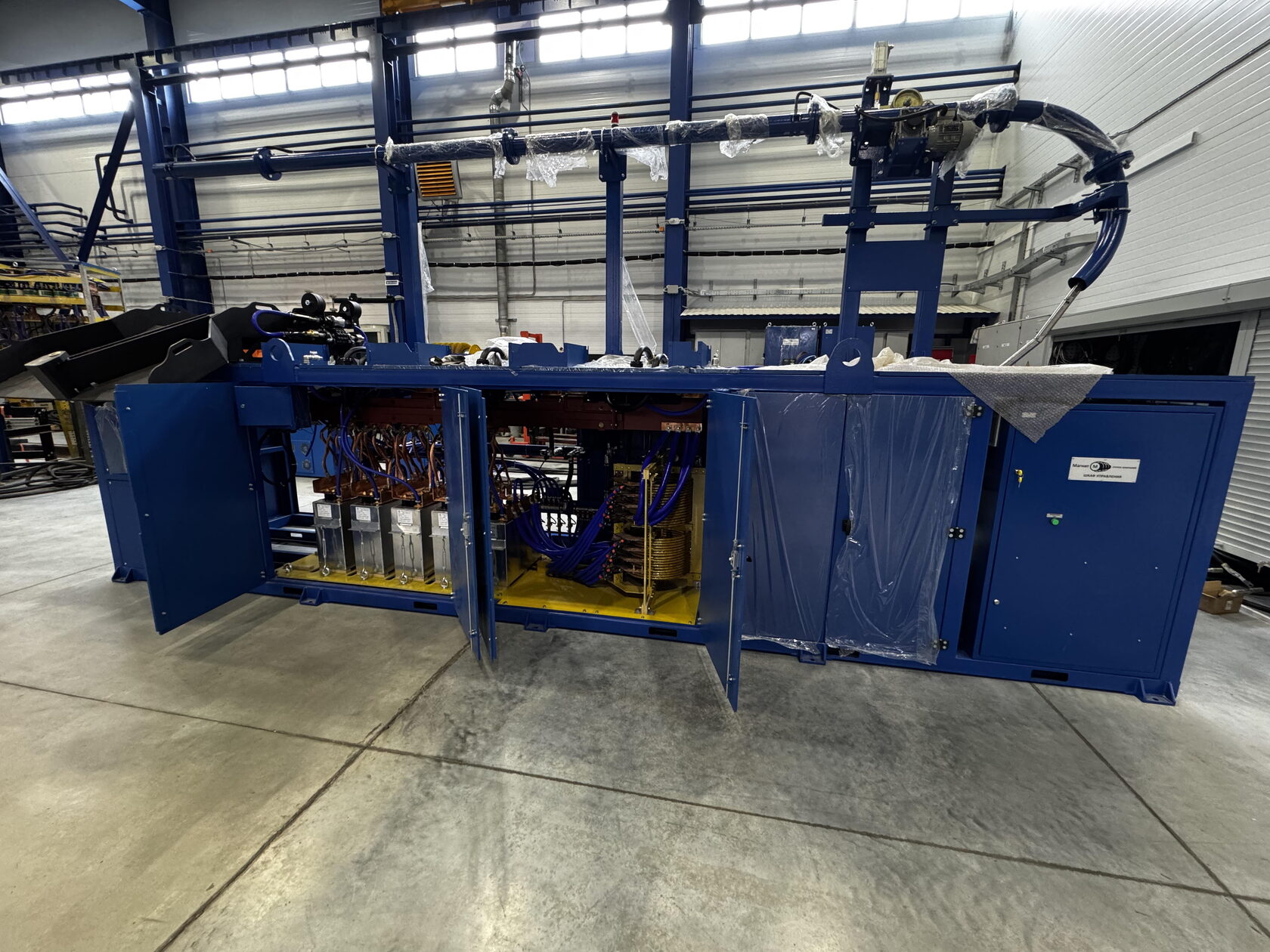

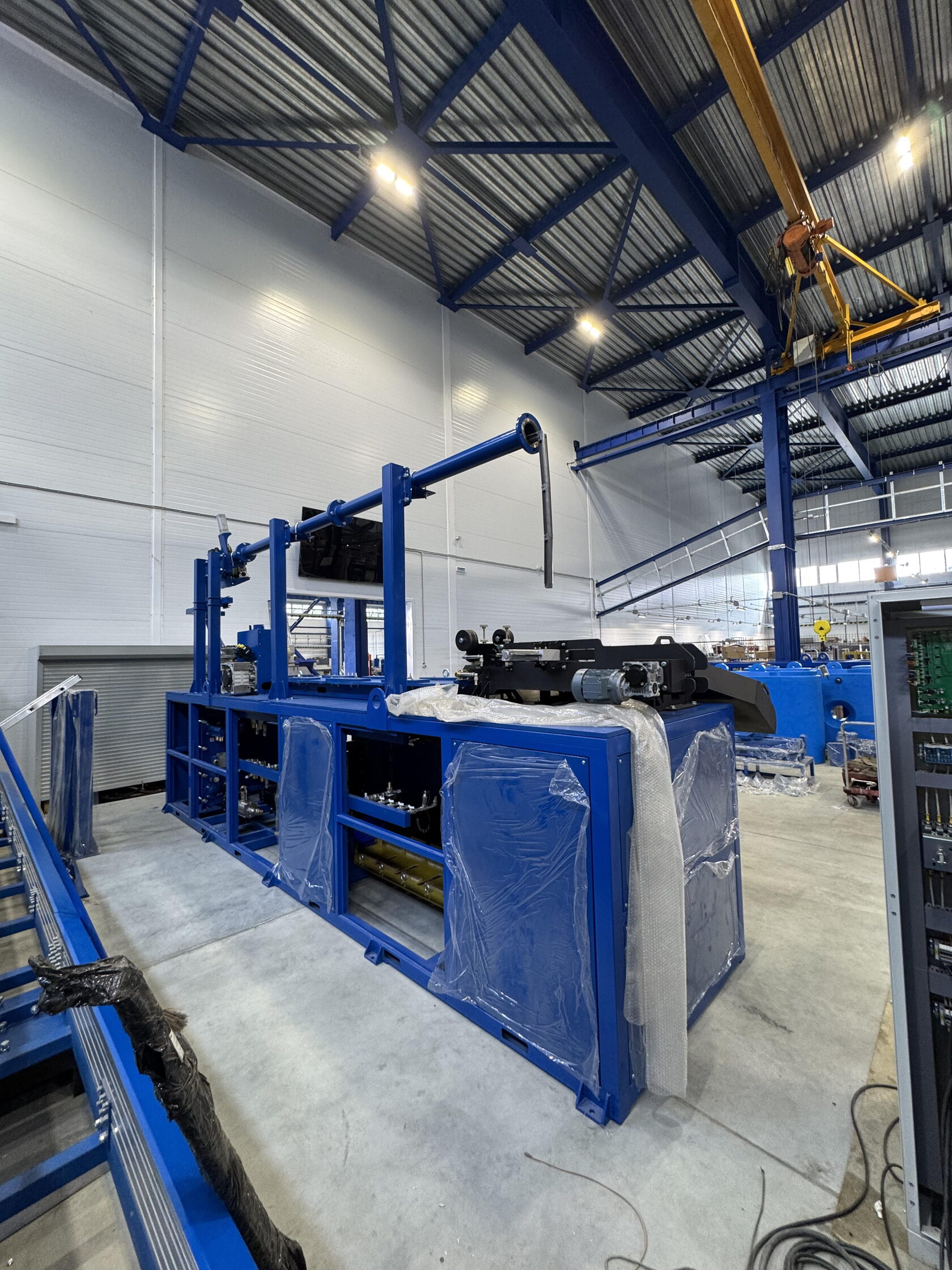

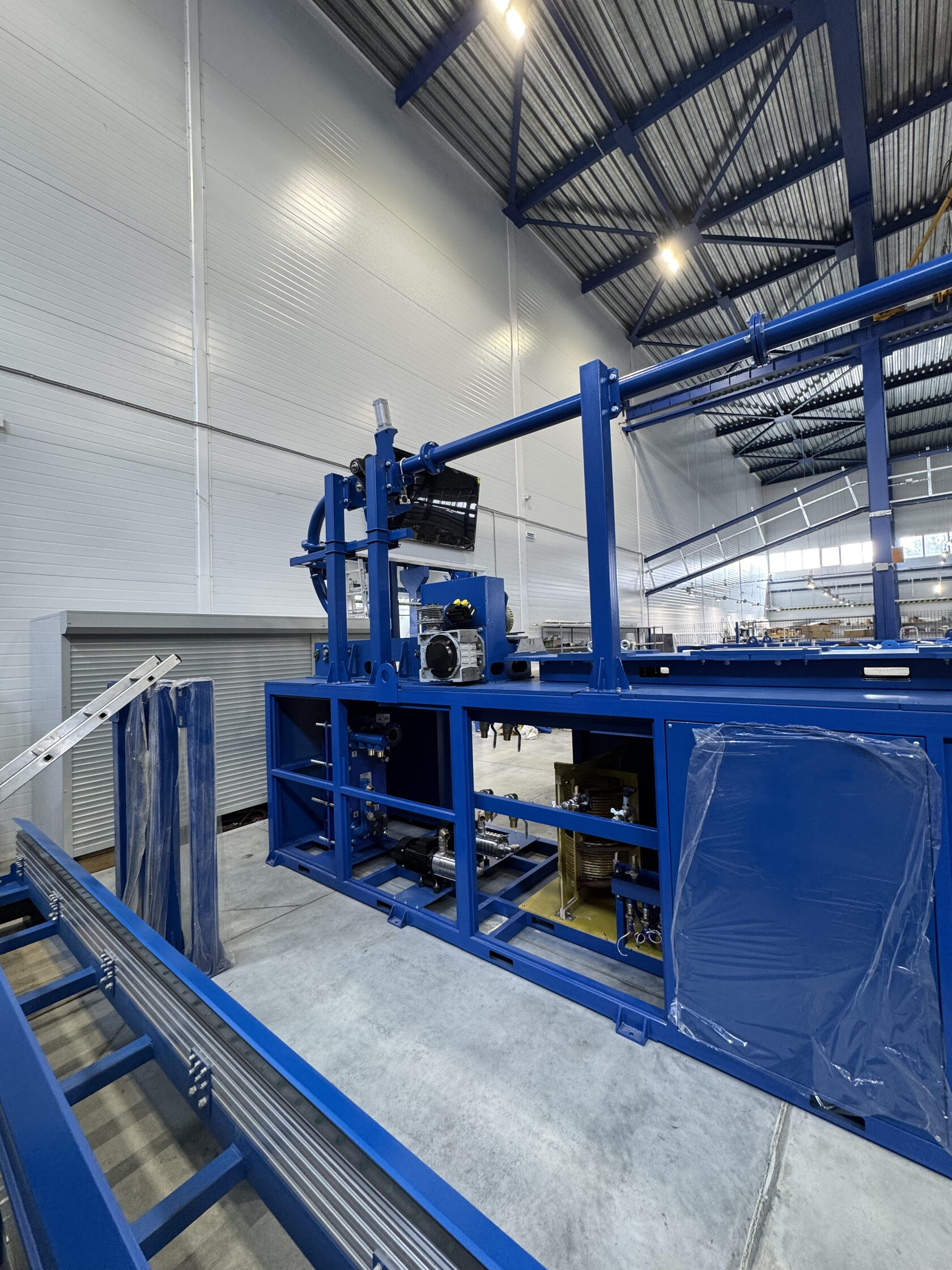

Моноблочная конструкция: все компоненты — в одном корпусе, включая частотные преобразователи и систему охлаждения
Частотные преобразователи могут быть размещены как внутри корпуса, так и отдельно (на расстоянии до 200 м)

Полная готовность к эксплуатации:

Минимальные требования к инфраструктуре
Возможность быстрой перенастройки под другую номенклатуру заготовок
Перенос линии на другой пресс — не более 60 минут

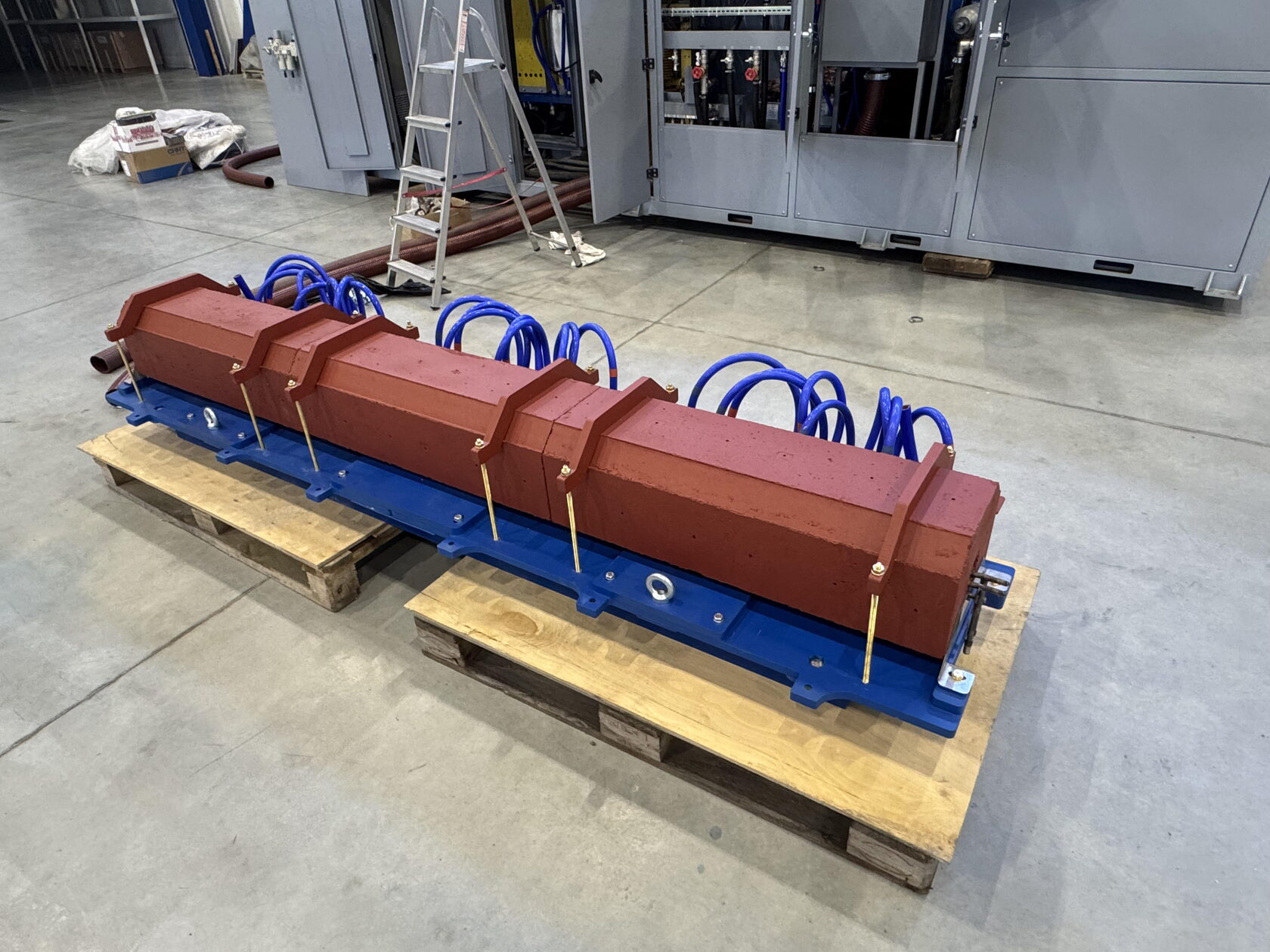

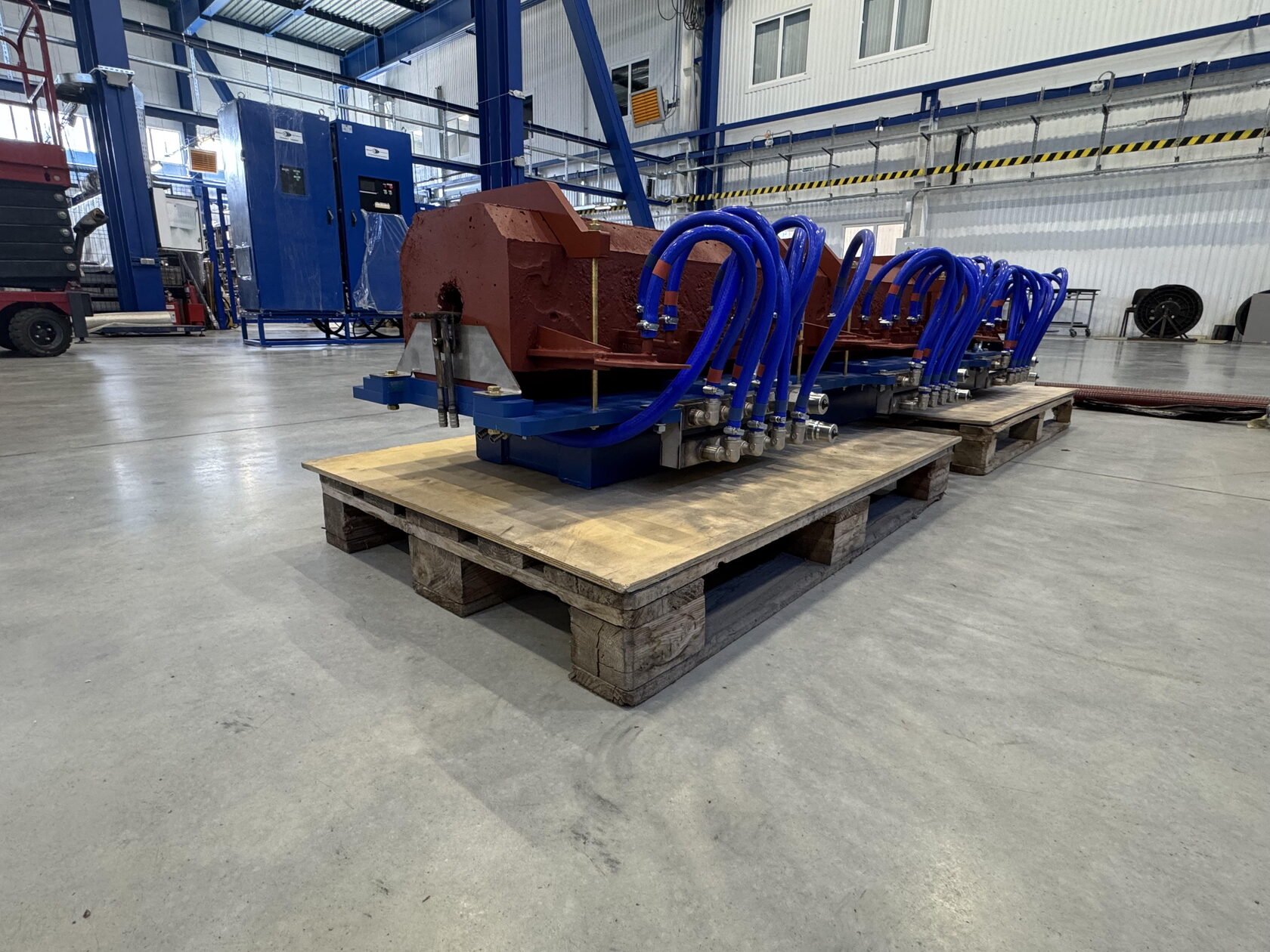

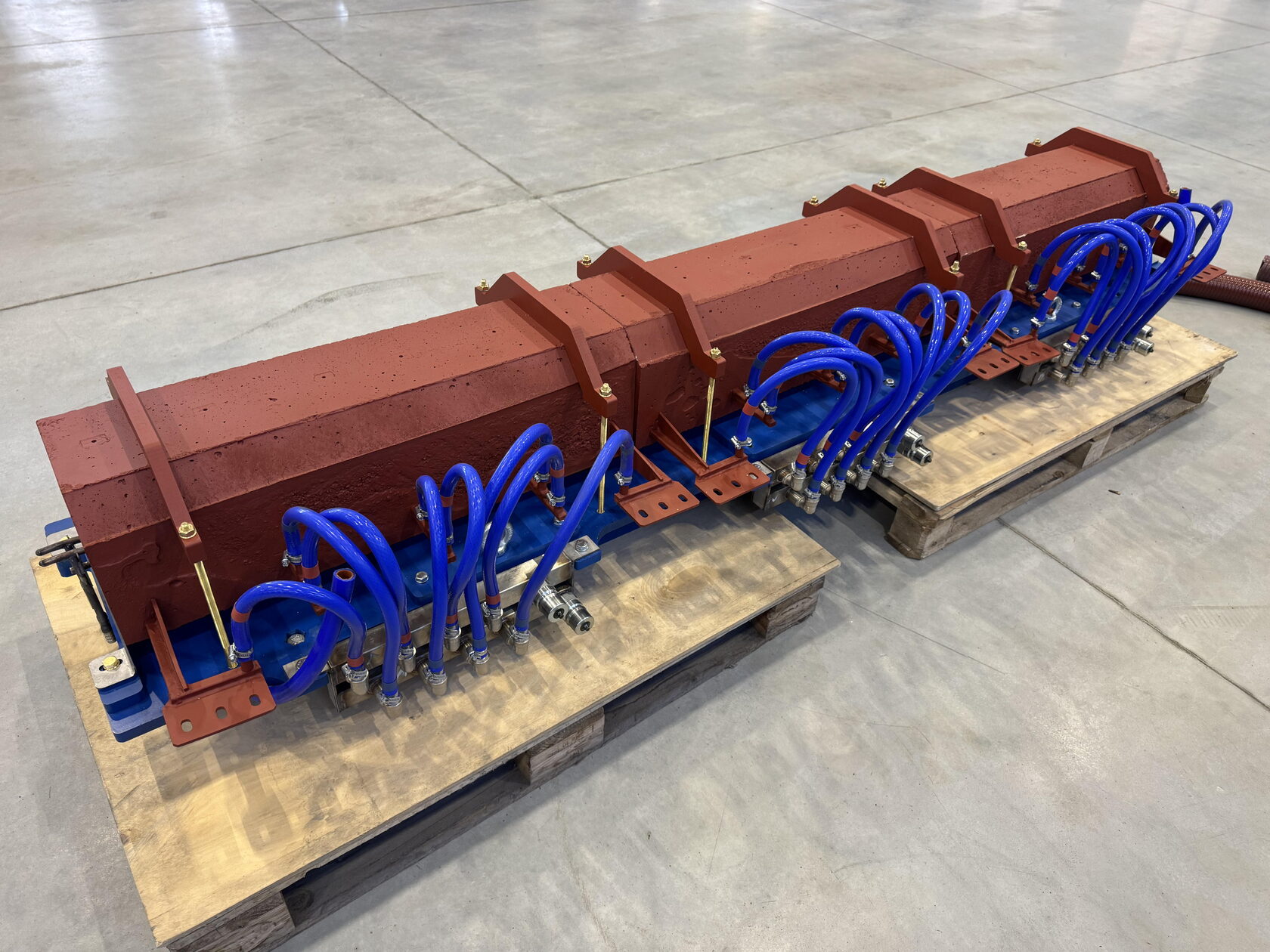

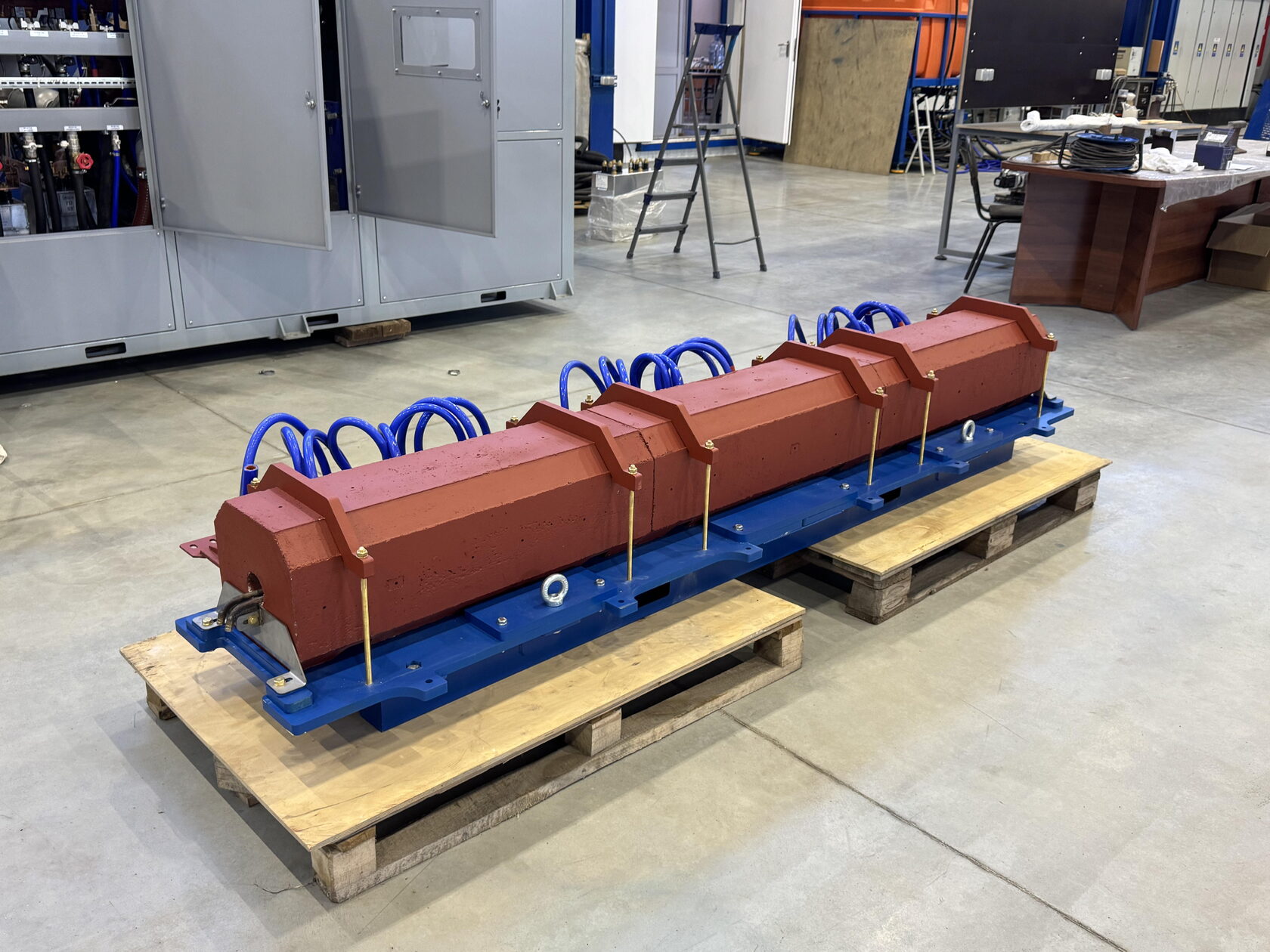

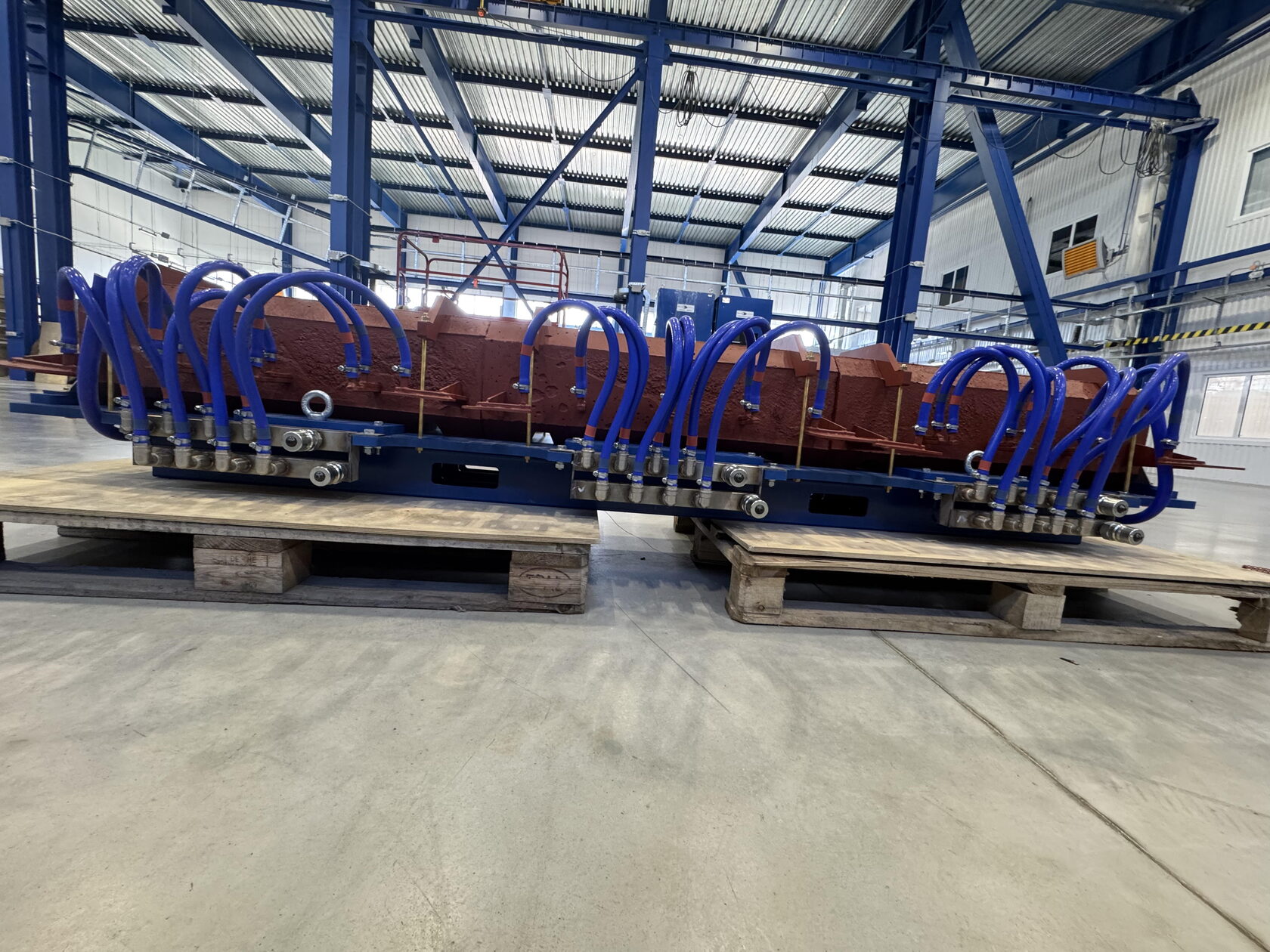

Смена индукторной секции:

С помощью кран-балки или погрузчика — 10 минут
Вручную двумя операторами — до 40 минут

Охлаждение и защита:

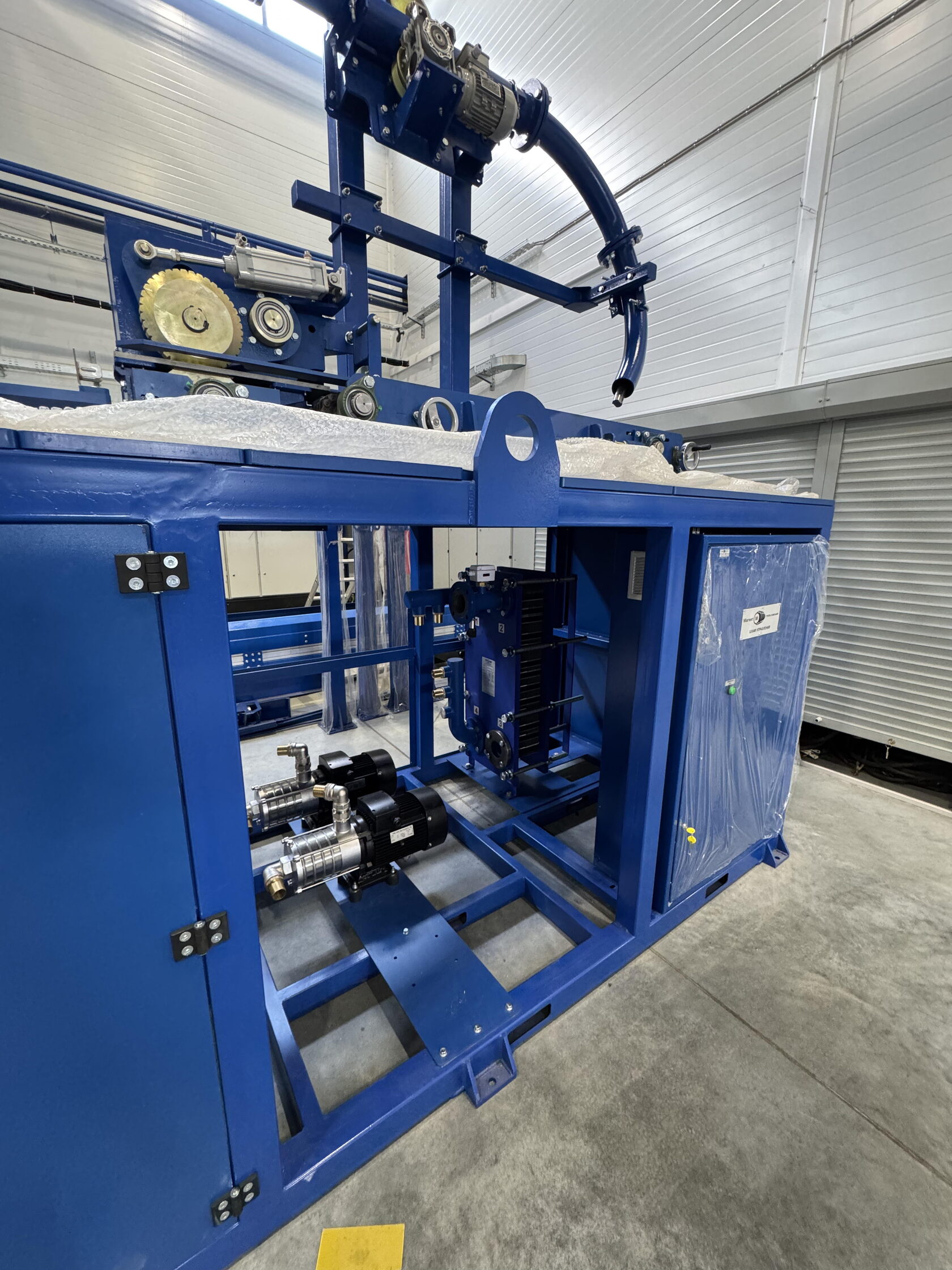

Система с замкнутым контуром охлаждения, работает с драйкулером или оборотной технической водой
Возможность установки автоматических заслонок на торцах индукторов для предотвращения окалинообразования
Наличие быстродействующих электронных защит от короткого замыкания, от прекращения, протечки и перегрева охлаждающей жидкости.

Системы автоматизации:

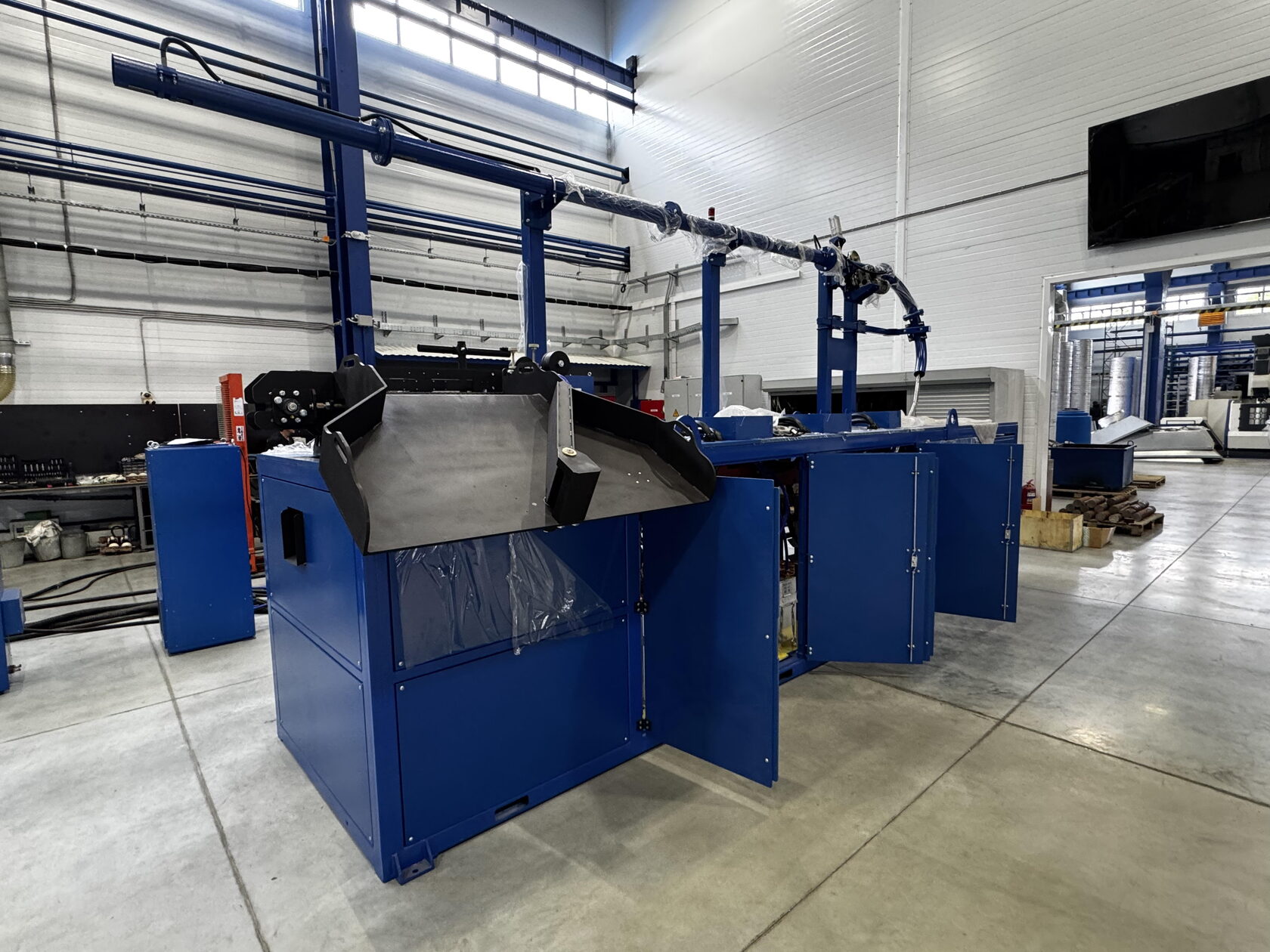

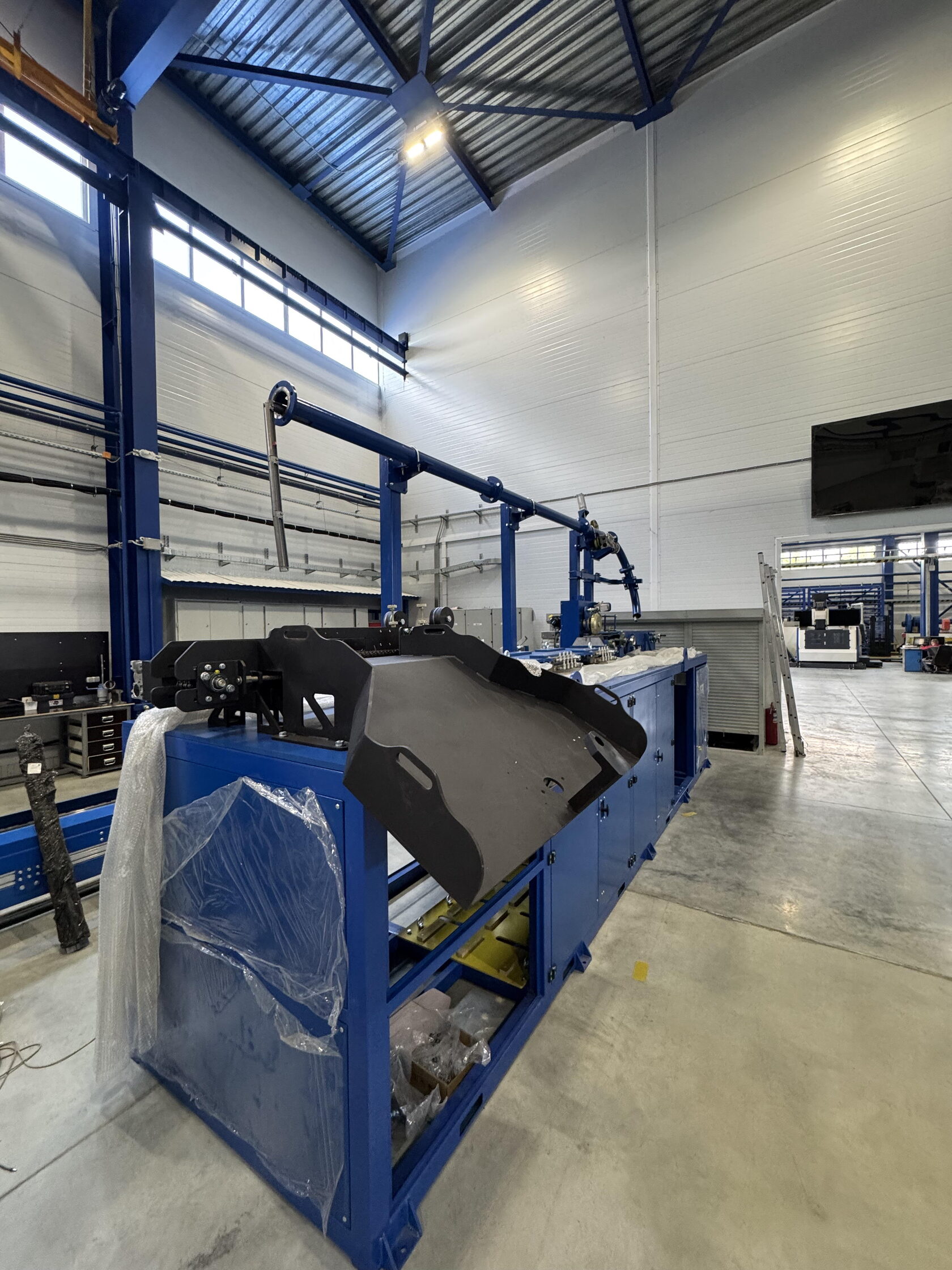

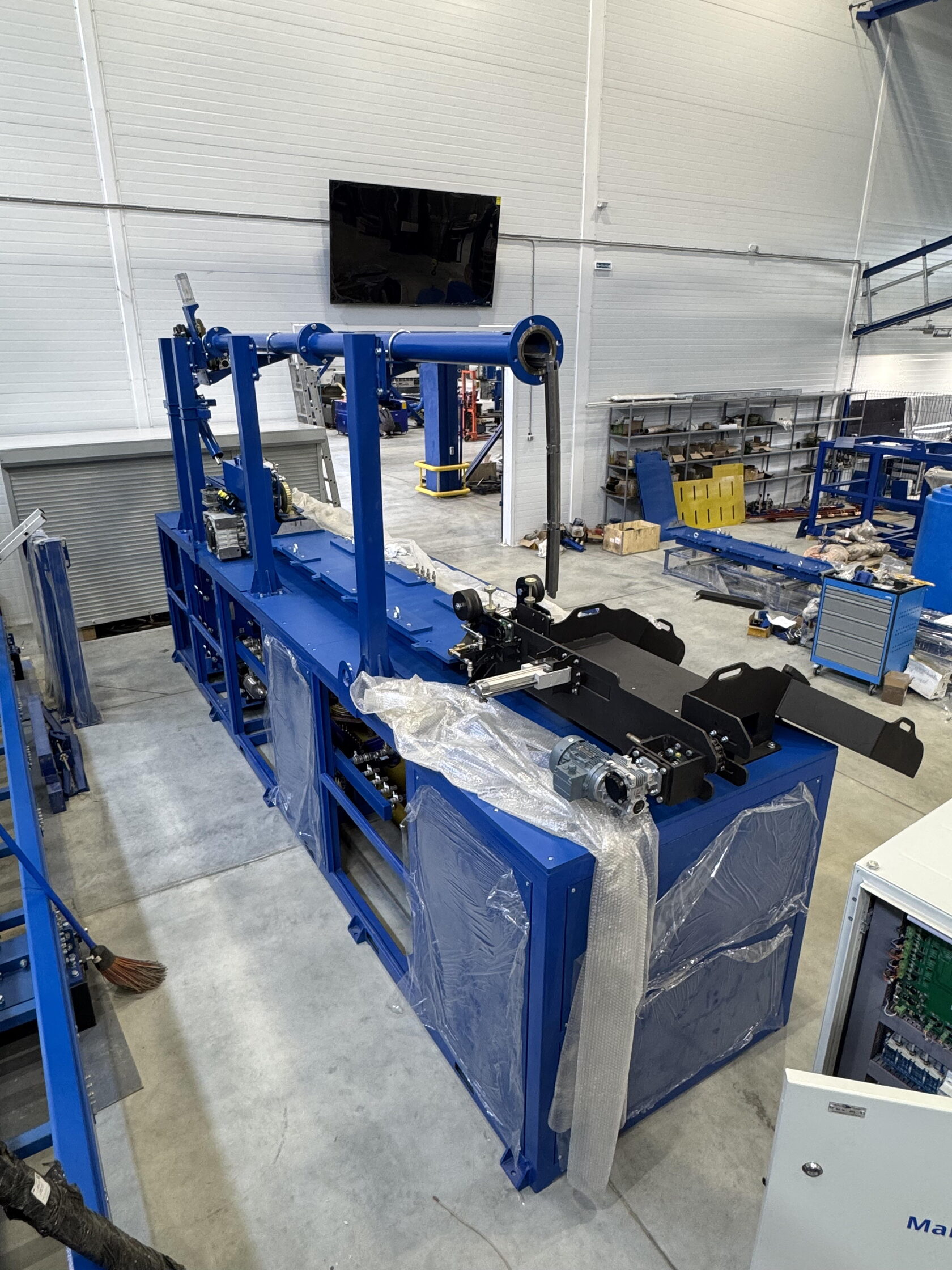

Загрузка заготовок:
— накопительный склиз на 5 заготовок (поштучная подача)
— вибрационный бункер до 1000 кг, загрузка через гидравлический опрокидыватель
— роботизированная загрузка магнитным уловителем
Проталкивание заготовок через в индуктор:
— пневматический или гидравлический толкатель
— непрерывная подача с помощью прижимного ролика или цепи с электроприводом
Выгрузка:
— роликовая или цепная система с водоохлаждаемыми подшипниками
— исключено слипание заготовок за счёт продуманной конструкции
Дополнительно:
— автоматическая система выталкивания заготовок перед сменой индуктора

Особенности эксплуатации:

Поддерживается нагрев круглых, квадратных и прямоугольных заготовок
Установка запускается как с горячими, так и с холодными заготовками, загруженными в индуктор
Извлечение заготовок перед запуском не требуется
Возможна интеграция промышленного робота для подачи нагретых заготовок в пресс
Модульная зона загрузки: накопительный бункер (вибрационный, цепной или пневматический), гибкая конфигурация под любую производственную задачу
